[복사본] 울트라콘덴서배터리

Untitled-1.jpg  콘덴서 4000F


2. Classification
Name 4000F
Model SC4R2V402F24*70

3. Specification data
Descriptions Unit "Specificationdata" Conditions
Rate voitage V 4.2 -
Rate capacity F 4000 "StandardCharge/Discharge"
Capacity Tolerance / ±20% "StandardCharge/Discharge"
Maximal recharging voltage V 4.2 -
Maximal charging current mA 4000 -
Discharge termination voltage V 2.70 -
Maxima discharging current mA 6000 "Pulse Current discharge 30A"
Using temperature scope ℃ -30 ~ 70 -
" Storage environment temperature" ℃ -20 ~ 45 -
Storage environment humidity % ≤85% -
About Weight g 60.00 -

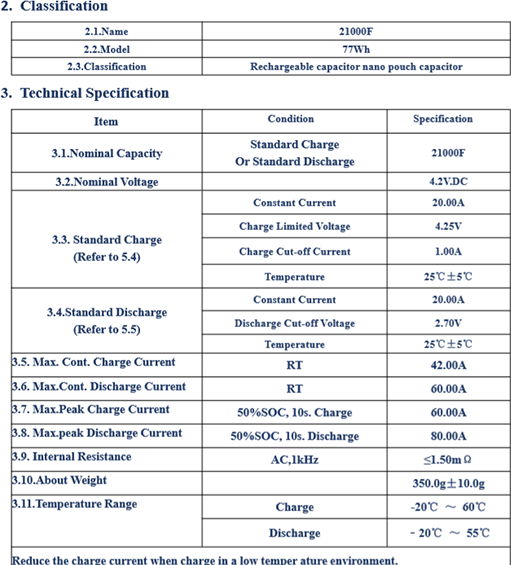

Untitled-1.jpg  콘덴서 21000F
2. Classification
Name 21000F
Model 77Wh
Classification Rechargeable capacutor of nano-pouch

3. Technical Specification
Item Condition Specification
Nominal Capacity "Standard Charge Or Standard Discharge" 21000F
Nominal Voltage - 4.2V.DC
Standard Charge (Refer to 5.4) Constant Current 20.00A
Charge Limited Voltage 4.25V
Charge Cut-off Current 1.00A
Temperature 25℃±5℃
Standard Discharge (Refer to 5.5) Constant Current 20.00A
Discharge Cut-off Voltage 2.70V
Temperature 25℃±5℃
Max.Cont. Charge Current RT 42.00A
Max.Cont. Discharge Current RT 60.00A
Max.Peak Charge Current 50%SOC, 10s. Charge 60.00A
Max.Peak Discharge Current 50%SOC, 10s. Discharge 80.00A
Internal Resistance AC,1kHz ≤1.50mΩ
About Weight - 350.0g±10.0g
Temperature Range Charge -20℃ ~ 60℃
Discharge -20℃ ~ 55℃
Reduce the charge current when charge in a low temperature environment.
CESS : 에너지의 대명사


• 급속 충전  대용량의 전원저장 장치를 필요로 하는 시대적 상황
• CESS, BESS(Capacitor Energy Storage System, Battery Energy Storage System)
• 복합에너지의 충전 및 방전제어 기술이 필요한  기술산업의 선두적 역할의 신기술
.

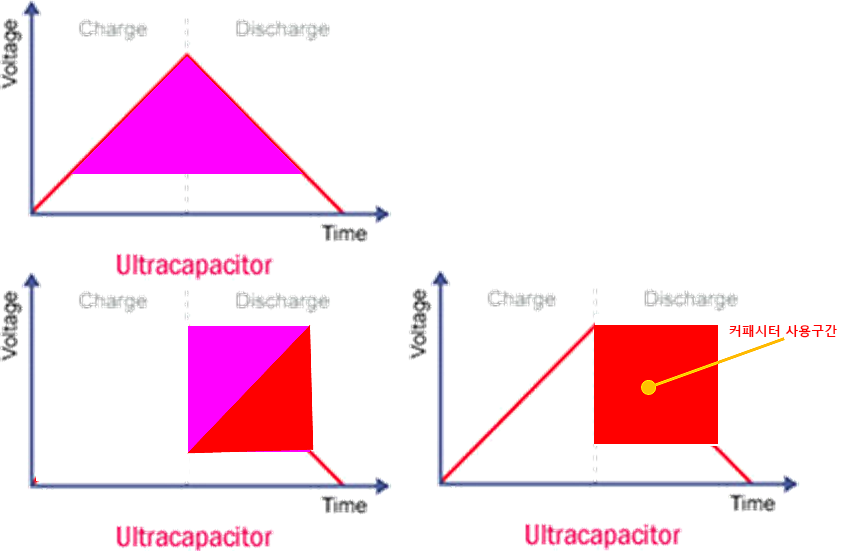

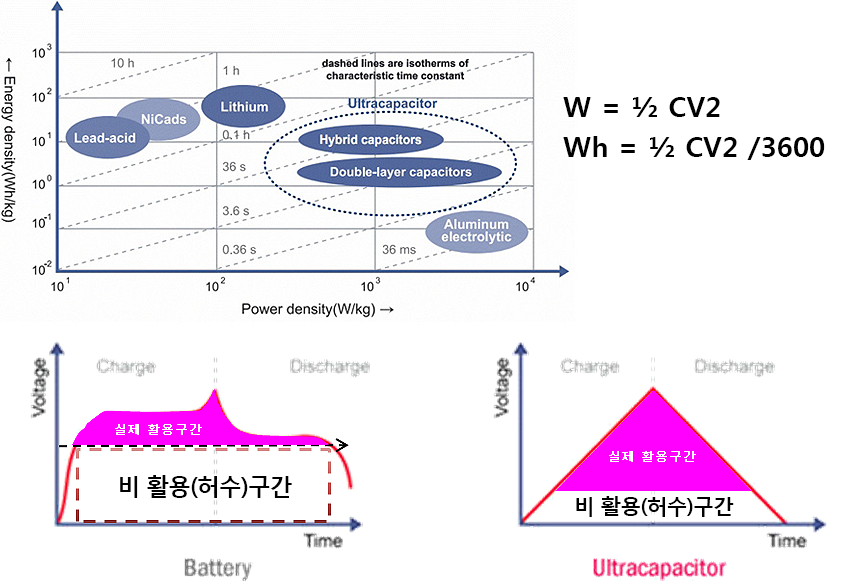

배터리 vs. 커패시터


.



.


동영테크 CESS기술


.

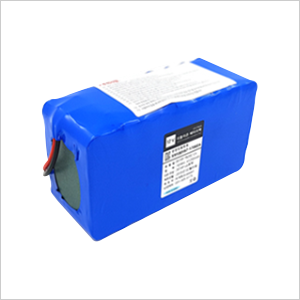

LG화학 배터리 사양




*499wh 급 리튬베터리/ LG화학


원셀 LG화학 INR18650 D2 3050mAh*45
크기 170mm(W) x 100mm(L) x 70mm(H) (5 x 9)
모델명 3S 15P TB20C D2
정격 공칭전압 : 10.92V / 완충전압 : 12.6V
충방전 전류 Max 충전전류 : 10A / Max 방전전류 : 22A
용량 44.250mAh(Typical 45,750mAh)
보호회로 내장 과충전, 과방전, 과전류 차단, 셀발렌싱
제조사 e-power

3S 15P 배터리팩 DATASHEET(TB20C D2)
1 공칭 용량 Nominal Capacity
최저 용량 Minimum Capacity		 45,750mAh
44,250mAh
2 공칭 전압 Nominal Voltage 10.92 V
3 충전 전압 Charging voltage 12.6 V
4 충전 방법 Charging method Constant Current / Constant Voltage
5 차단 전압 Discharge Cut off voltage 9.0 V
6 충전 전류 Charging current Normal(10A) / Max(10A)
7 최대 방전 전류 Max Discharging current 22A
8 Cycle life 300cycle. 75% initial Capacity
Charging : 12.6V / 10A / 750mA cut-off
Discharging : 22A / 9.0V cut-off
9 동작 온도 Operating temperature For charge : 0 to +45℃
For discharge : -20 to +60℃
10 보관 온도 Storage temperature Less than 1 months : -20 ~ +60℃
Less than 3 months : -20 ~ +45℃
Less than 12 months : -20 ~ +20℃

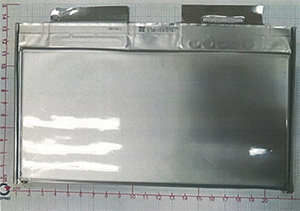

슈퍼 커패시터 사양




*77wh 급 Super Capacitor
4.25V 21,000F
.

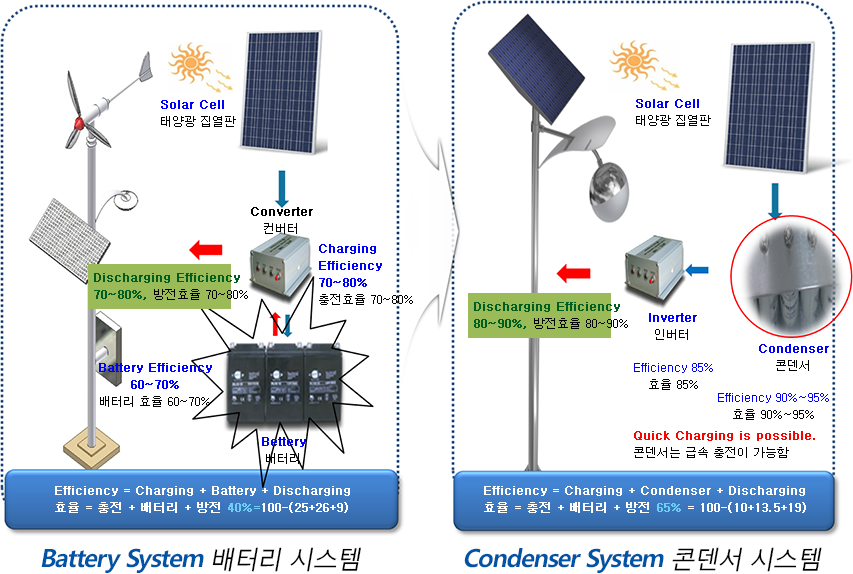

슈퍼 커패시터와 베터리 비교(태양광 가로등)


.


CESS의 특장점


짧은 충전시간


▪ 20,000 회 이상의 충전/방전 회수와 매우 긴 수명

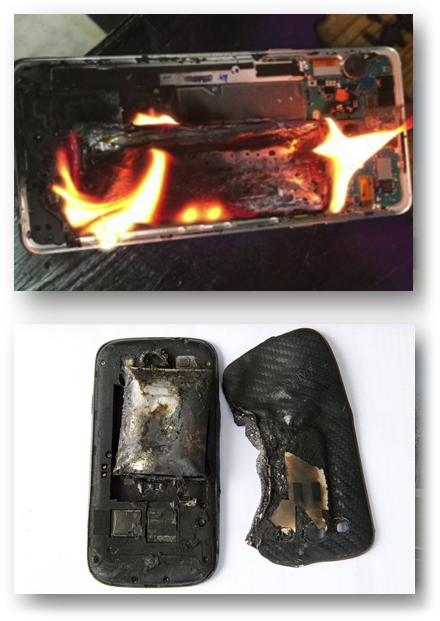

▪ 열과 폭발의 위험성이 적음 (친환경의 물리적 전기저장장치)

▪ 강도 높은 방전 전류로 고출력이 지속적으로 가능함

▪ 온도에 영향을 받지 않은 에너지 저장원, (-20°C ~ 60°C)

▪ 가벼운 무게

▪ 상대적 매우 낮은 유지관리비

▪ 경제적 가성비가 높은  저장장치

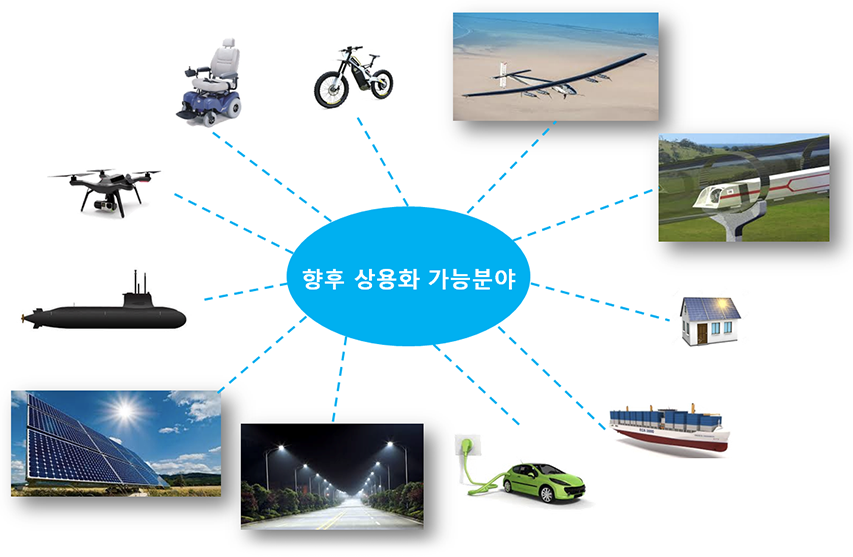

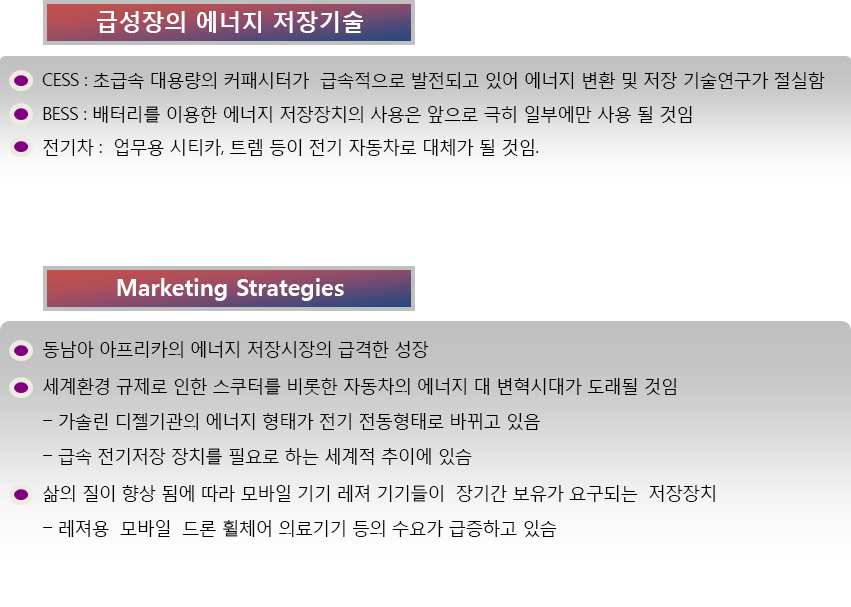

CESS 전망

　

.

환경 및 시장의 예상규모
　
　
.

.


2020년 생산계획 및 향후 예상매출
　
※ 2020 생산계획
년도
  제품구분 7月  8月 9月 10月  11月 12月
2020년 가로등(60W)  시제품 5대 30대 생산
시범사업판매 		  30대 생산
시범사업판매		 조달등록완료
(50대)		  50대 50대
 가로등
판매금액(￦)
135,000,000 135,000,000 225,000,000 225,000,000 225,000,000
 파워팩(1.5K)


 250대 400대 500대
파워팩
판매금액(￦)


200,000,000 320,000,000 400,000,000
년간합계금액 ￦1,865,000,000



※ 2021 예상판매
년도 제품구분 년간물량(EA) 판매가(￦) 판매금액(￦)
2021년 가로등 1,000 4,5000,000 4,5000,000,000
보안등 1,000 1,500,000 1,500,000,000
파워팩 5,000 800,000 4,000,000,000

 합계 7,000
10,000,000,000
(2021년도 최대 매출목표 100억)
※ 순이익은 전체 매출액의 약 25%로 추산됨.
※ 2022 예상판매
년도 제품구분 년간물량(EA) 판매가(￦) 판매금액(￦)
2021년 가로등 2,000 4,500,000 9,000,000,000
보안등 2,000 1,500,000 3,000,000,000
파워팩 8,000 800,000 6,400,000,000

 합계 12,000
18,400,000,000

(2022년도 최대 매출목표 184억)
